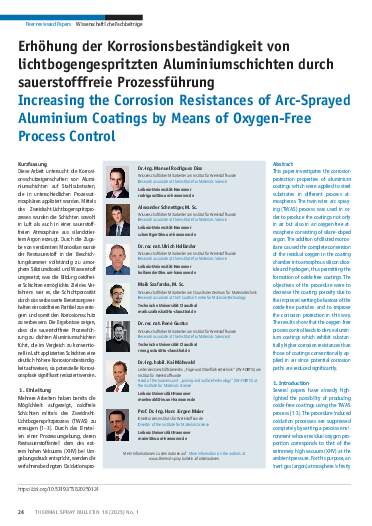

Erhöhung der Korrosionsbeständigkeit von lichtbogengespritzten Aluminiumschichten durch sauerstofffreie Prozessführung

Diese Arbeit untersucht die Korrosionsschutzeigenschaften von Aluminiumschichten auf Stahlsubstraten, die in unterschiedlichen Prozessatmosphären appliziert wurden. Mittels des Zweidraht-Lichtbogenspritzprozesses wurden die Schichten sowohl in Luft als auch in einer sauerstofffreien Atmosphäre aus silandotiertem Argon erzeugt. Durch die Zugabe von verdünntem Monosilan wurde der Restsauerstoff in der Beschichtungskammer vollständig zu amorphem Siliziumdioxid und Wasserstoff umgesetzt, was die Bildung oxidfreier Schichten ermöglichte. Ziel des Verfahrens war es, die Schichtporosität durch das verbesserte Benetzungsverhalten der oxidfreien Partikel zu verringern und somit den Korrosionsschutz zu verbessern. Die Ergebnisse zeigen, dass die sauerstofffreie Prozessführung zu dichten Aluminiumschichten führt, die im Vergleich zu konventionell in Luft applizierten Schichten eine deutlich höhere Korrosionsbeständigkeit aufweisen, da potenzielle Korrosionspfade signifikant reduziert werden.
